УКПС СКИПЕТР-КС-2

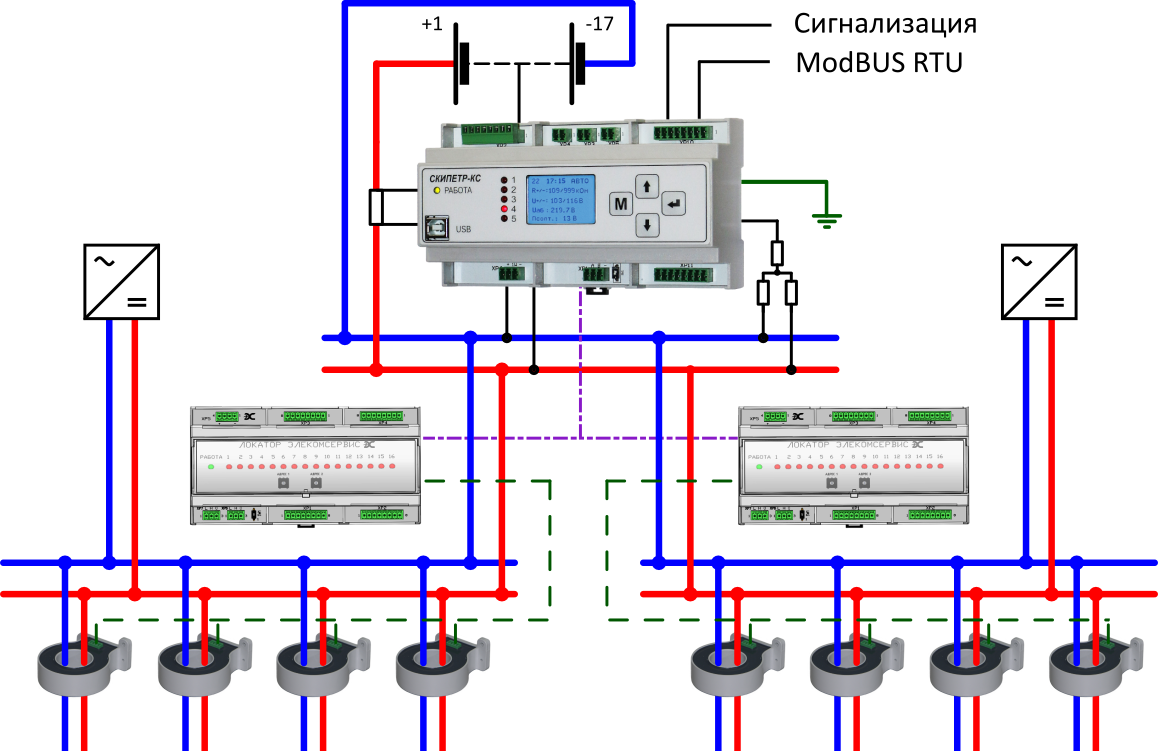

УКПС СКИПЕТР-КС-2 - модификация устройства СКИПЕТР-КС с функцией автоматического пофидерного поиска. Является головным устройством системы контроля изоляции и мониторинга АБ для одно и двухсекционных ШОТов. Поддерживает работу с одним или двумя локаторами СКИ СКИПЕТР.
Может применяться в сетях с выравнивающим Т-мостом (при необходимости поставляется отдельно).
Опционально комплектуется токовыми клещами СКИПЕТР-КТ, позволяющими выполнять ручной поиск места замыкания полюсов СОПТ на землю без отключения потребителей.
УКПС СКИПЕТР-КС - универсальное решение для организации мониторинга параметров сети постоянного тока с системой заземления IT на электростанциях, подстанциях и иных объектах.
Основное применение - небольшие СОПТ, ШОТы, шкафы СОПТ с гальвразвязкой, в том числе шкафы АСУ ТП, шкафы аварийного освещения, шкафы оперативных блокировок.
- с выравнивающим Т-мостом (при необходимости поставляется отдельно);
- с аккумуляторной батареей с дополнительными (хвостовыми) элементами.
Опционально комплектуется токовыми клещами СКИПЕТР-КТ, позволяющими выполнять ручной поиск места замыкания полюсов СОПТ на землю без отключения потребителей.
Подключение и возможности
- Контроль сопротивления изоляции полюсов сети
- Автоматическое определение присоединения с повреждением изоляции
- Определение напряжения полюсов сети относительно земли и перекоса напряжений
- Контроль напряжения аккумуляторной батареи
- Контроль тока подзаряда аккумуляторной батареи, определение обрыва цепи АБ и разряда АБ
- Контроль симметрии аккумуляторной батареи с чётным и нечётным количеством элементов
- Контроль пульсаций зарядного тока и напряжения
- Возможность работы в сети с блоком формирования нейтрали
- Возможность подключения до 32 датчиков тока присоединений
- Возможность совместной работы с клещами СКИПЕТР-КТ для поиска места замыкания на землю
- Сигнализация аварийных событий и неисправности самого устройства
- Информационный обмен по протоколу Modbus RTU, интерфейс RS‑485
- Контроль напряжения сети и хвостовых элементов АБ.
- Контроль тока подзаряда аккумуляторной батареи, определение обрыва цепи АБ и разряда АБ.
- Контроль симметрии аккумуляторной батареи с чётным и нечётным количеством элементов.
- Контроль пульсаций зарядного тока и напряжения.
- Определение напряжений полюсов относительно земли и перекоса.
- Контроль сопротивления изоляции полюсов сети.
- Возможность работы в сети с низкоомным выравнивающим Т-мостом.
- Возможность совместной работы с клещами СКИПЕТР-КТ для поиска места замыкания на землю.
- При контроле сопротивления изоляции сети и поиске места её повреждения не вызывает ложных срабатываний дискретных входов защит.
- Сигнализация аварийных событий и неисправности самого устройства.
- Информационный обмен по протоколу Modbus RTU, интерфейс RS‑485.
Особенности
Датчики присоединений могут устанавливаться как на ДИН-рейку, так и на монтажную панель, что позволяет разместить их максимально компактно
Типовые решения

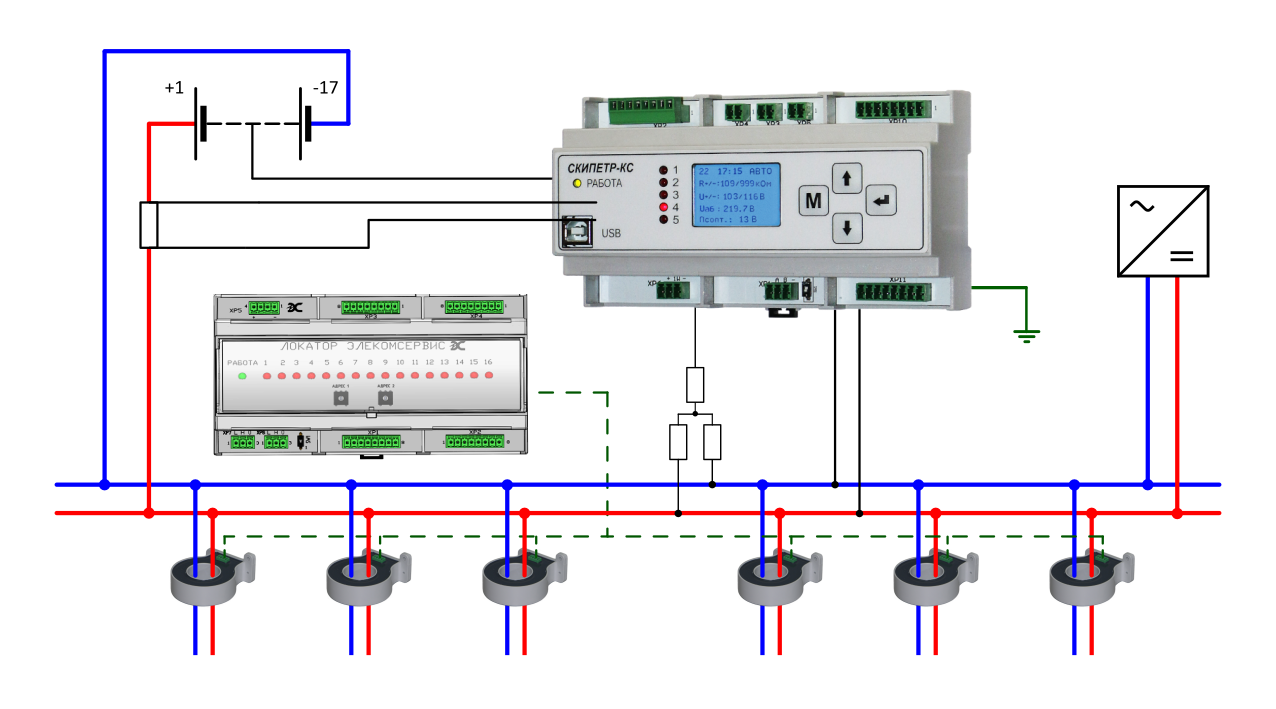

СКИ для контроля 12 присоединений
Предназначен для организации контроля изоляции и состояния АБ шкафов оперативного тока.

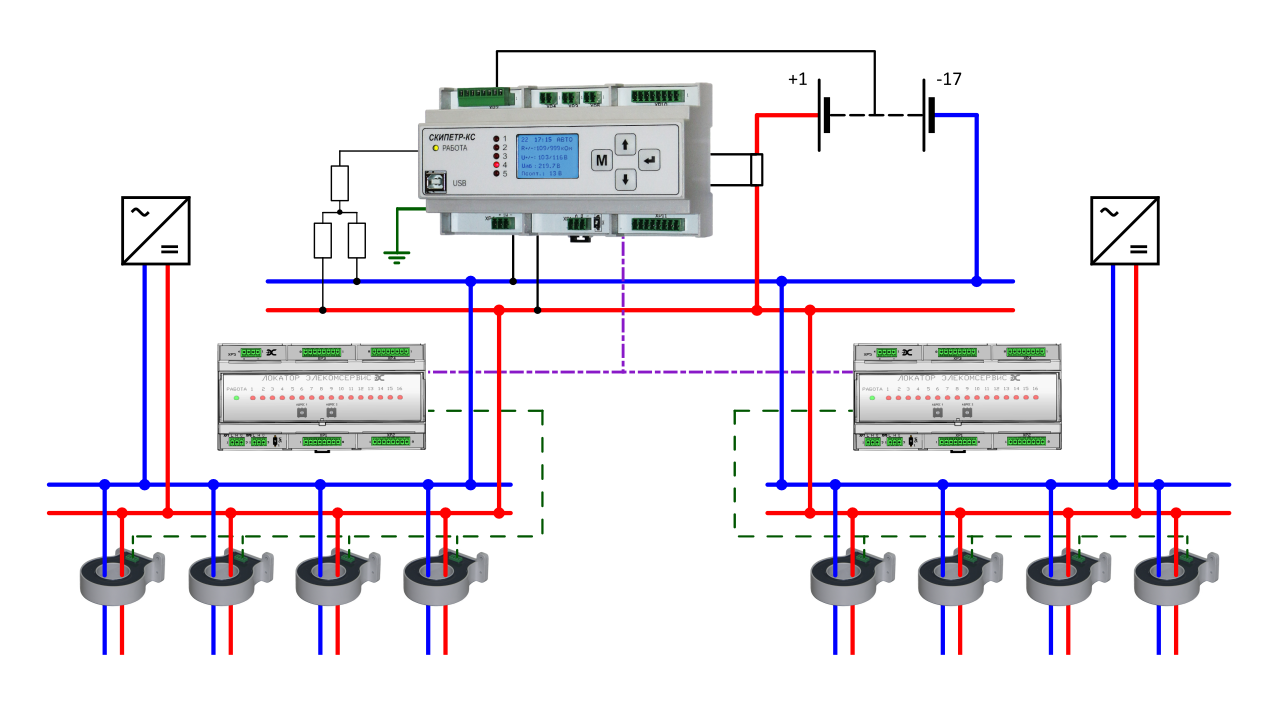

СКИ для контроля 24 присоединений
Предназначен для организации контроля изоляции и состояния АБ шкафов оперативного тока.
Дополнительное оборудование

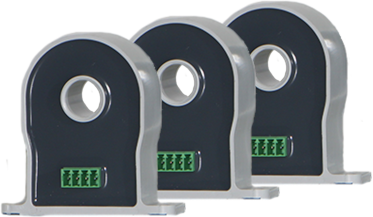

Типовая СКИ может быть дополнена датчиками тока присоединений ТТ-14. Количество дополнительных датчиков тока определяется количеством используемых локаторов.- СКИ на 12 фидеров допускает использование 4 дополнительных ТТ.
- СКИ на 24 фидеров допускает использование 8 дополнительных ТТ.
Т-образный мост (иначе - БФН, блок формирования нейтрали) предназначен для уменьшения перекоса напряжений полюсов сети относительно земли, возникающих при появлении замыкания на землю на одном из полюсов сети, а также при работе самой СКИ.Таким образом минимизируется риск ложного срабатывания устройств релейной защиты.

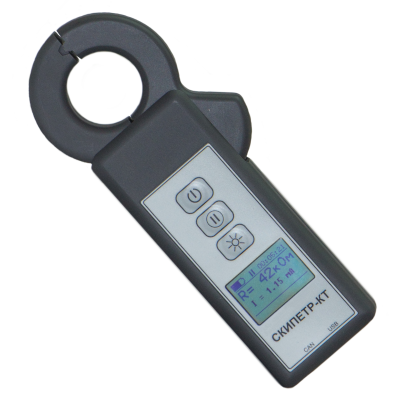

Клещи СКИПЕТР-КТ, работающие совместно с головным устройством СКИПЕТР-КС-2, позволяют локализовать место замыкания на землю без отключения потребителей.Поиск места замыкания клещами происходит одновременно с контролем изоляции всех присоединений стационарными датчиками.
