Бюджетная замена УКИ Bender и Vigilohm в действующих ЩПТ

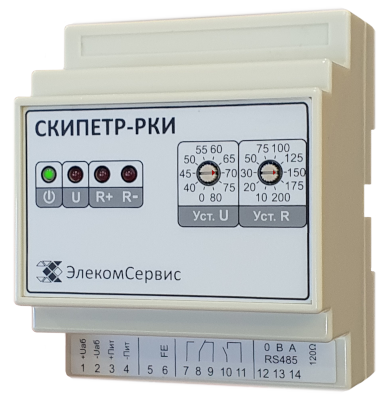

Реле контроля изоляции СКИПЕТР-РКИ предназначено для непрерывного контроля сопротивления изоляции относительно земли сети постоянного тока с системой заземления IT на электростанциях, подстанциях, в системах электропитания промышленных предприятий, транспорта и на иных объектах.
В реле применена измерительная схема с использованием Т-образного моста, что позволяет применять его в системах оперативного постоянного тока подстанций как в качестве самостоятельного устройства контроля изоляции, так и в качестве резервного устройства контроля изоляции со встроенным блоком формирования нейтрали (БФН).
В реле применена измерительная схема с использованием Т-образного моста, что позволяет применять его в системах оперативного постоянного тока подстанций как в качестве самостоятельного устройства контроля изоляции, так и в качестве резервного устройства контроля изоляции со встроенным блоком формирования нейтрали (БФН).
Реле СКИПЕТР-РКИ производится в одном из двух функциональных исполнений.
- В исполнении 1 реле имеет одну уставку превышения перекоса напряжений полюсов относительно земли и одну уставку снижения сопротивления изоляции сети.
- В исполнении 2 реле имеет две уставки снижения сопротивления изоляции сети.
Реле контроля изоляции СКИПЕТР-РКИ предназначено для непрерывного контроля сопротивления изоляции относительно земли сети постоянного тока с системой заземления IT на электростанциях, подстанциях, в системах электропитания промышленных предприятий, транспорта и на иных объектах.
В реле применена измерительная схема с использованием Т-образного моста, что позволяет применять его в системах оперативного постоянного тока подстанций как в качестве самостоятельного устройства контроля изоляции, так и в качестве резервного устройства контроля изоляции со встроенным блоком формирования нейтрали (БФН).
В реле применена измерительная схема с использованием Т-образного моста, что позволяет применять его в системах оперативного постоянного тока подстанций как в качестве самостоятельного устройства контроля изоляции, так и в качестве резервного устройства контроля изоляции со встроенным блоком формирования нейтрали (БФН).
Реле СКИПЕТР-РКИ производится в одном из двух функциональных исполнений.
- В исполнении 1 реле имеет одну уставку превышения перекоса напряжений полюсов относительно земли и одну уставку снижения сопротивления изоляции сети.
- В исполнении 2 реле имеет две уставки снижения сопротивления изоляции сети.

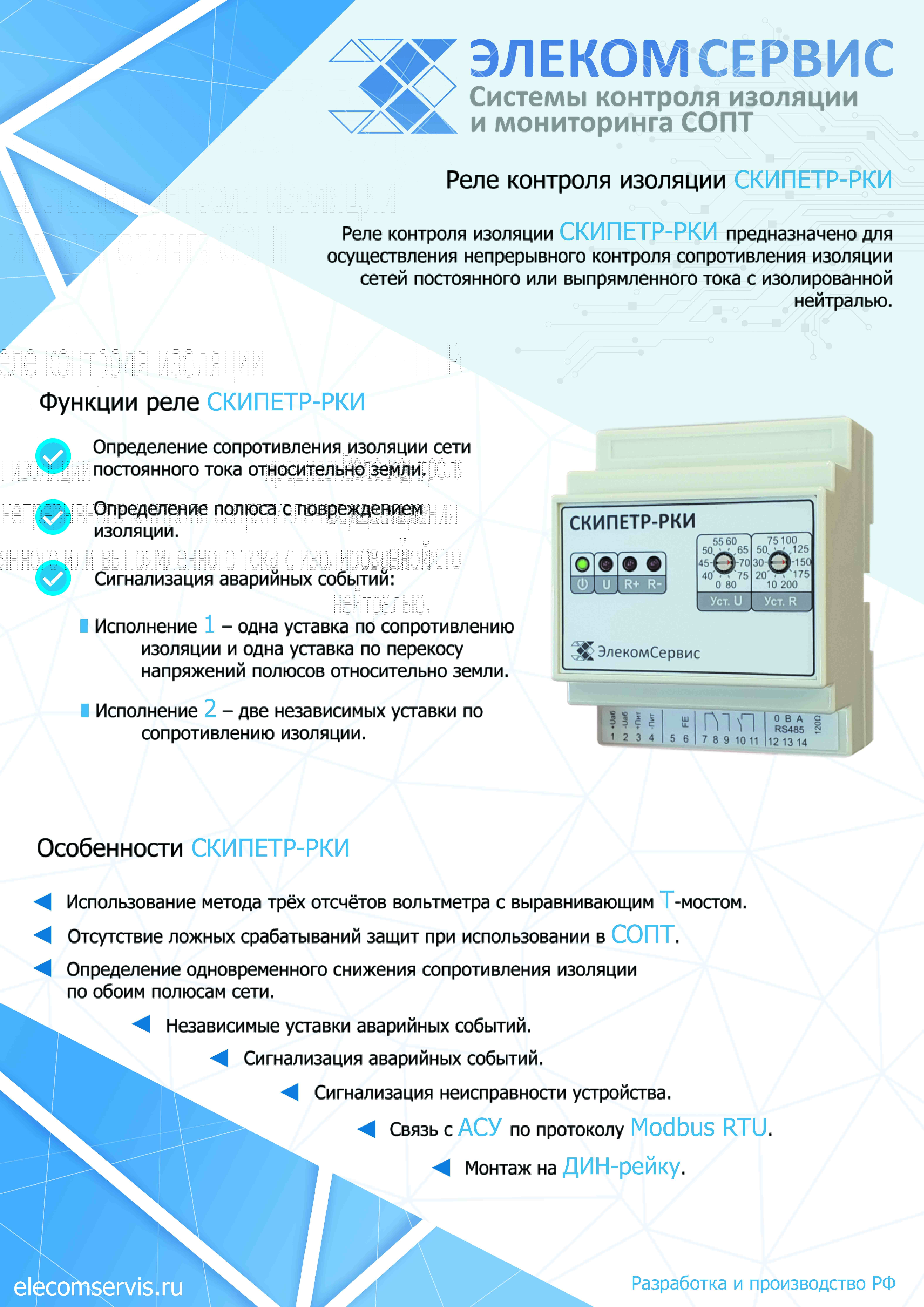

Функции и особенности устройства
Реле СКИПЕТР-РКИ непрерывно контролирует общее сопротивление изоляции сети. При снижении его ниже заданной уставки срабатывает реле аварийной сигнализации.
В реле СКИПЕТР-РКИ применена измерительная схема с использованием Т-моста без наложенного напряжения.
Благодаря этому обеспечиваются минимальные перекосы напряжения и работа устройства не вызывает ложных срабатываний микропроцессорных защит.
Благодаря этому обеспечиваются минимальные перекосы напряжения и работа устройства не вызывает ложных срабатываний микропроцессорных защит.
Основные технические характеристики
Параметр | Значение | |
|---|---|---|
Номинальное напряжения контролируемой сети, В | 24...220 | |
Питание устройства | от внешнего источника постоянного тока | |
Номинальное напряжение источника питания, В | 110/220 | |
Диапазон уставок сопротивления изоляции, кОм | 10...200 | |
Диапазон уставок перекоса напряжений полюсов, В (для исполнения 1) | 40...80 | |
Реле аварийной сигнализации | 1 | |
Реле неисправности устройства | 1 | |
Интерфейс связи с АСУ | RS-485 | |
Протокол связи с АСУ | Modbus RTU | |
Габаритные размеры, не более, мм | 70×90×60 | |
Крепление | на ДИН-рейку | |
