Бюджетная замена УКИ Bender и Vigilohm в действующих ЩПТ

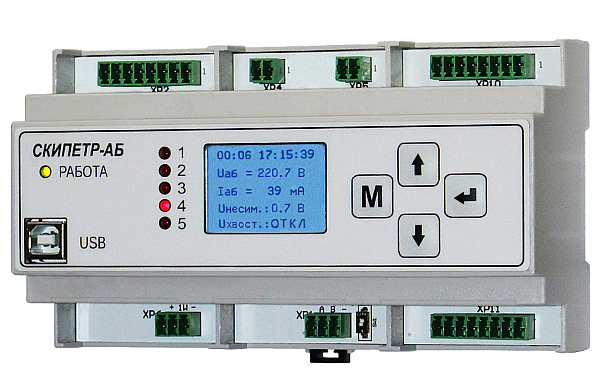

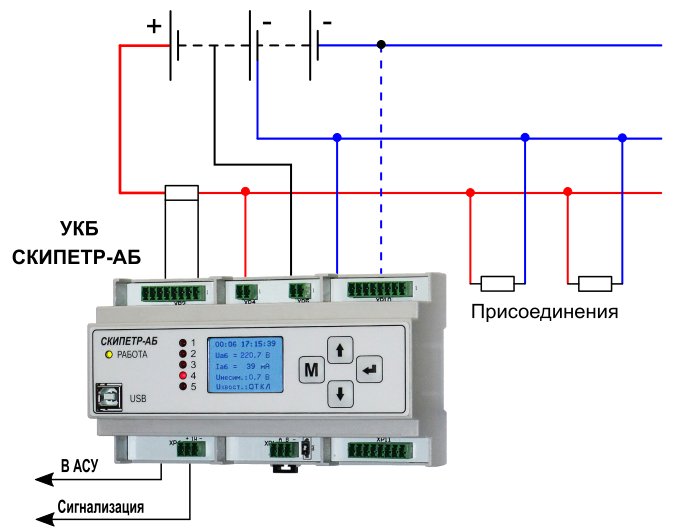

УКБ СКИПЕТР-АБ предназначено для контроля состояния аккумуляторных батарей, работающих в сети постоянного тока с системой заземления IT, на электростанциях, подстанциях и иных объектах. УКБ СКИПЕТР-АБ используется совместно со стандартным измерительным шунтом с номинальным напряжением 75 мВ и может применяться для контроля состояния АБ с дополнительными хвостовыми элементами.
Основные функции и особенности УКБ СКИПЕТР-АБ
- Контроль напряжения сети.
- Контроль симметрии аккумуляторной батареи с чётным и нечётным количеством элементов.
- Контроль напряжения хвостовых элементов АБ.
- Контроль тока подзаряда аккумуляторной батареи.
- Определение разряда АБ.
- Определение обрыва цепи АБ.
- Контроль пульсаций напряжения.
- Контроль пульсаций зарядного тока.
- Контроль температуры в шкафу АБ.
- Отображение на ЖК экране настроек устройства и контролируемых параметров.
- Пять программируемых реле аварийной сигнализации.
- Реле сигнализации неисправности самого устройства.
- Запись сообщений об аварийных событиях в энергонезависимый архив.
- Информационный обмен по протоколу Modbus RTU, интерфейс RS‑485.
- Контроль напряжения сети и хвостовых элементов АБ.
- Контроль тока подзаряда аккумуляторной батареи, определение обрыва цепи АБ и разряда АБ.
- Контроль симметрии аккумуляторной батареи с чётным и нечётным количеством элементов.
- Контроль пульсаций зарядного тока и напряжения.
- Определение напряжений полюсов относительно земли и перекоса.
- Контроль сопротивления изоляции полюсов сети.
- Возможность работы в сети с низкоомным выравнивающим Т-мостом.
- Возможность совместной работы с клещами СКИПЕТР-КТ для поиска места замыкания на землю.
- При контроле сопротивления изоляции сети и поиске места её повреждения не вызывает ложных срабатываний дискретных входов защит.
- Сигнализация аварийных событий и неисправности самого устройства.
- Информационный обмен по протоколу Modbus RTU, интерфейс RS‑485.
Особенности УКБ СКИПЕТР-АБ
- Управление - кнопками на лицевой панели.
- Визуализация и сигнализация ошибок и аварийных событий.

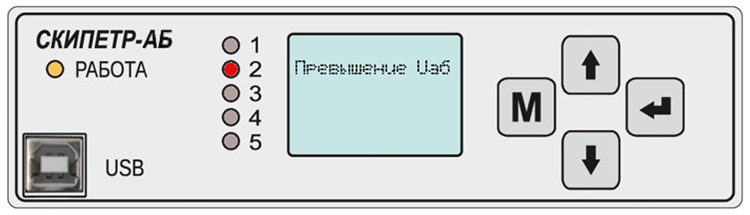

- Визуализация сработавшего реле светодиодом на лицевой панели и надписью на экране

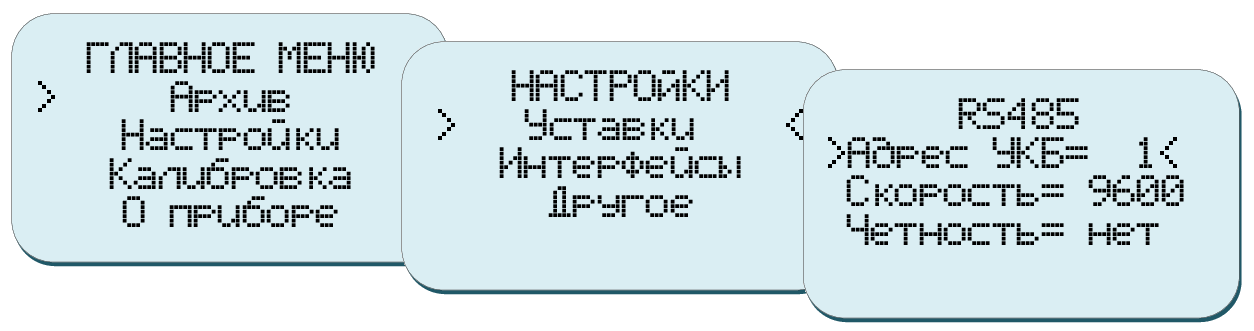

- Экранное меню для доступа ко всем функциям устройства, в т.ч. к настройкам и архиву тревожных сообщений
- Программируемые значения всех уставок.
- Широкие диапазоны значений уставок.

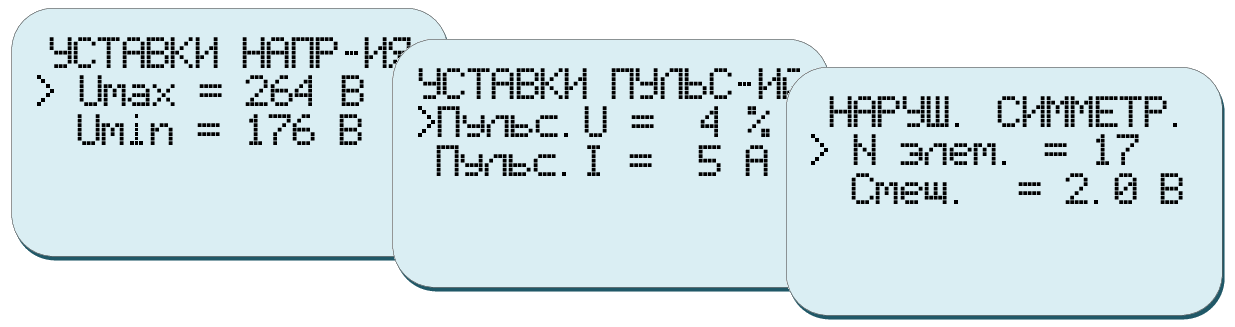

- Просмотр выставленных уставок на экране.
- Запись тревожных сообщений в архив.

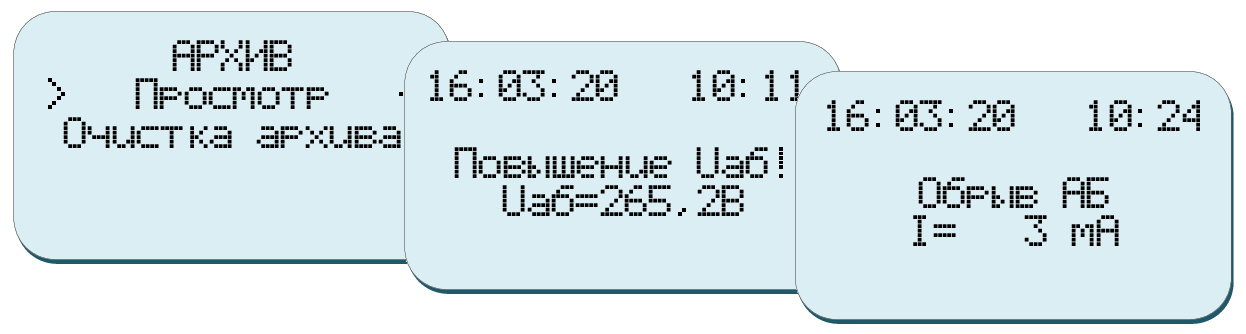

- Просмотр сообщений в архиве
- Подробное описание зафиксированных событий.
- Пять программируемых реле сигнализации аварийных событий и одно реле неисправности самого устройства.

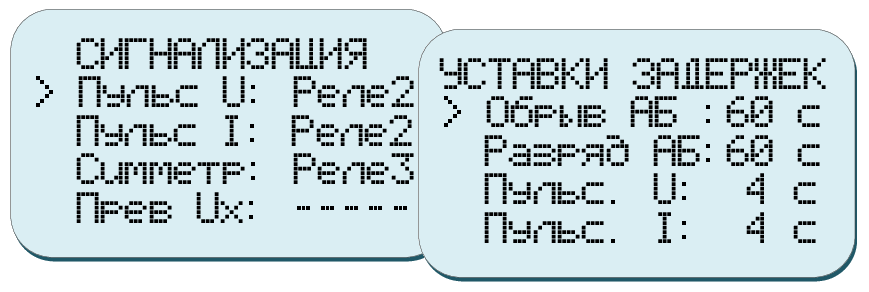

- Настройка задержки срабатывания сигнализации по отдельным аварийным событиям.

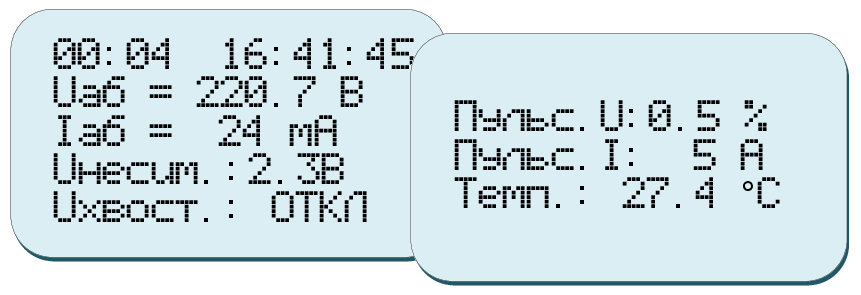

- Отображение на ЖК экране значений контролируемых параметров или режима работы устройства (при отключении измерений).
Основные технические характеристики
Параметр | Значение | |
|---|---|---|
Диапазон допустимого напряжения сети, В | 87 - 300 (36...75) | |
Питание устройства | от контролируемой сети | |
Диапазон значений уставки по превышению / снижению напряжения, В | 0...300 (0...70) | |
Диапазон значений уставки минимального тока заряда, А | 0,01...1 | |
Диапазон значений уставки минимального тока разряда, А | -1...-0,01 | |
Диапазон значений уставки пульсаций напряжения, % | 1...30 | |
Диапазон значений уставки пульсаций тока, А | 0...200 | |
Диапазон значений уставки несимметрии АБ, В | 0,1...10 | |
Габаритные размеры (длина×ширина×высота), не более, мм | 160×90×60 | |
Масса, не более, кг | 0,5 | |
Климатическое исполнение | УХЛ 4, категория 4.2 | |
Группа механического исполнения | М40 по ГОСТ 17516.1 | |
