Система контроля изоляции СКИПЕТР

    Мы создали современную микропроцессорную систему контроля и поиска повреждений изоляции, наилучшим образом подходящую для Российских сетей:

    •  Отсутствие наложенного напряжения
    •  Отсутствие ложных срабатываний систем релейной защиты
    •  Малый тестовый ток - до 1,5 мА
    •  Совместная работа с Т-образной схемой контроля изоляции
    •  Работа в сетях с низким общим сопротивлением изоляции
    •  Работа в разветвлённых сетях с большой ёмкостью - до 300 мкФ
    •  Одновременный пофидерный и ручной поиск повреждения
    •  Разъёмные датчики для монтажа на действующие объекты
    Устройство контроля изоляции СКИПЕТР
    Устройство контроля изоляции СКИПЕТР
    Мы создали современную микропроцессорную систему контроля и поиска повреждений изоляции, наилучшим образом подходящую для Российских сетей:

    •  Отсутствие наложенного напряжения
    •  Отсутствие ложных срабатываний систем релейной защиты
    •  Малый тестовый ток - до 1,5 мА
    •  Совместная работа с Т-образной схемой контроля изоляции
    •  Работа в сетях с низким общим сопротивлением изоляции
    •  Работа в разветвлённых сетях с большой ёмкостью - до 300 мкФ
    •  Одновременный пофидерный и ручной поиск повреждения
    •  Разъёмные датчики для монтажа на действующие объекты

    Структура СКИ СКИПЕТР

    Система СКИПЕТР отличается крайне простой и одновременно гибкой архитектурой с минимумом дополнительных блоков
    Система контроля сопротивления изоляции СКИПЕТР
    • Контроль изоляции осуществляется непосредственно головным устройством УКИ СКИПЕТР.
    • Все вычисления при поиске повреждения также выполняет головное устройство.

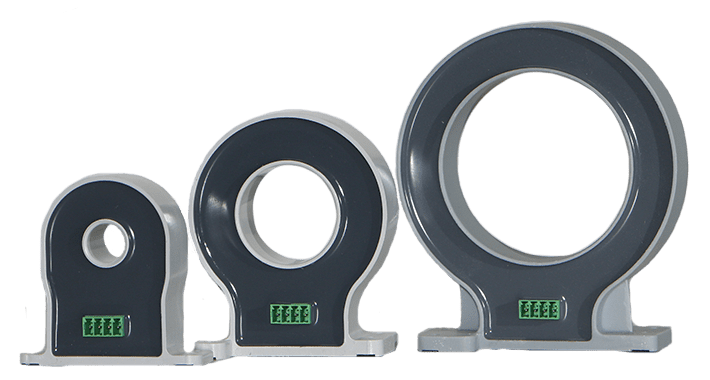

    • Датчики на присоединениях - трансформаторы тока с диаметром проходного отверстия 14, 35 или 70 мм.
    • Головное устройство непосредственно контролирует 16 датчиков, дополнительные подключаются через Локаторы.
    • К одному Локатору подключается до 16 трансформаторов тока, а сами Локаторы подсоединены к УКИ по линии CAN. К одному УКИ возможно присоединить до 254 Локаторов.
    • Для организации совместной работы нескольких УКИ достаточно объединить их в сеть по линии CAN.
    • Для поиска конкретного места повреждения используются специализированные токовые клещи СКИПЕТР-КТ.
    • Клещи СКИПЕТР-КТ не имеют постоянной проводной связи с УКИ и позволяют узнать значение тока утечки и сопротивления изоляции повреждённого присоединения в любой его точке, в том числе в отдельном проводнике.
    Система СКИПЕТР отличается крайне простой и одновременно гибкой архитектурой с минимумом дополнительных блоков
    Система контроля сопротивления изоляции СКИПЕТР
    • Контроль изоляции осуществляется непосредственно головным устройством УКИ СКИПЕТР.
    • Все вычисления при поиске повреждения также выполняет головное устройство.
    • Датчики на присоединениях - трансформаторы тока с диаметром проходного отверстия 14, 35 или 70 мм.
    • Головное устройство непосредственно контролирует 16 датчиков, дополнительные подключаются через Локаторы.
    • К одному Локатору подключается до 16 трансформаторов тока, а сами Локаторы подсоединены к УКИ по линии CAN. К одному УКИ возможно присоединить до 254 Локаторов.
    • Для организации совместной работы нескольких УКИ достаточно объединить их в сеть по линии CAN.
    • Для поиска конкретного места повреждения используются специализированные токовые клещи СКИПЕТР-КТ.
    • Клещи СКИПЕТР-КТ не имеют постоянной проводной связи с УКИ и позволяют узнать значение тока утечки и сопротивления изоляции повреждённого присоединения в любой его точке, в том числе в отдельном проводнике.

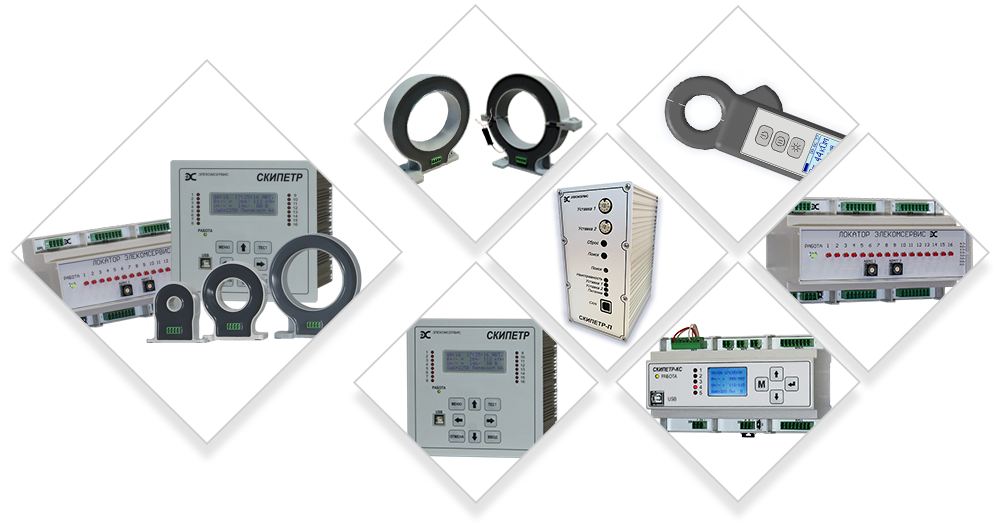

    Решения СКИПЕТР для различных сетей


    Cистема контроля и пофидерного поиска повреждения изоляции для крупных сетей с количеством присоединений до 4080. Максимум возможностей конфигурирования и расширения системы.
    Cистема контроля и пофидерного поиска повреждения изоляции для небольших сетей с количеством присоединений до 16. Самая простая конфигурация, минимум настроек и весь необходимый функционал.
    Cистема контроля и пофидерного поиска повреждения изоляции для небольших и средних сетей с количеством присоединений до 64. Наиболее популярная модификация СКИ для ПС 110-220 кВ.

    Устройство контроля сопротивления изоляции с возможностью ручного поиска повреждения. Может использоваться для небольших сетей без требования автоматического пофидерного поиска замыкания на землю. Имеет крайне простой и удобный для пользователя интерфейс.


    Токовые клещи СКИПЕТР-КТ для поиска места повреждения изоляции. Могут применяться в комплексе с любым устройством контроля изоляции СКИПЕТР. Позволяют измерить значение тока утечки и сопротивление изоляции в любой точке присоединения, в том числе по одному проводнику.

    Cистема контроля и пофидерного поиска повреждения изоляции для крупных сетей с количеством присоединений до 4080. Максимум возможностей конфигурирования и расширения системы.
    Cистема контроля и пофидерного поиска повреждения изоляции для небольших сетей с количеством присоединений до 16. Самая простая конфигурация, минимум настроек и весь необходимый функционал.
    Cистема контроля и пофидерного поиска повреждения изоляции для небольших и средних сетей с количеством присоединений до 64. Наиболее популярная модификация СКИ для ПС 110-220 кВ.

    Устройство контроля сопротивления изоляции с возможностью ручного поиска повреждения. Может использоваться для небольших сетей без требования автоматического пофидерного поиска замыкания на землю. Имеет крайне простой и удобный для пользователя интерфейс.


    Токовые клещи СКИПЕТР-КТ для поиска места повреждения изоляции. Могут применяться в комплексе с любым устройством контроля изоляции СКИПЕТР. Позволяют измерить значение тока утечки и сопротивление изоляции в любой точке присоединения, в том числе по одному проводнику.

    Почему стоит выбрать СКИПЕТР

    Мы стараемся быть лучшими в том, что важно для Вас.
    - Малый тестовый ток - 1,5 мА
    Малый тестовый ток исключает вероятность ложного срабатывания релейных защит.

    - Высокая чувствительность измерительной системы
    СКИПЕТР детектирует тестовый ток от 4 мкА. Это позволяет работать в разветвлённых сетях с большой ёмкостью и низким общим сопротивлением.

    - Определение множественных и симметричных замыканий
    СКИПЕТР определяет не только одиночные замыкания на землю, но и множественные, в том числе симметричные.

    - Ведение журнала событий
    СКИПЕТР ведёт журнал аварийных событий и результатов измерений.
    Монтаж УКИ в ЩПТ
    - Выгодная стоимость
    Технические характеристики СКИ СКИПЕТР - одни из лучших, а стоимость существенно ниже, чем у многих других известных СКИ.

    - Удобный интерфейс
    Устройства СКИПЕТР имеют простой интуитивно-понятный интерфейс.

    - Простота монтажа и настройки
    Благодаря лёгкой архитектуре и продуманному интерфейсу монтаж и настройка СКИ выполняется просто и быстро.

    - Отзывчивая техподдержка
    Мы готовы ответить на любые Ваши вопросы относительно работы СКИ СКИПЕТР. Как показывает практика, большинство вопросов решается непосредственно в момент обращения по телефону.
    Отправьте заявку на расчёт!

    Скачайте опросный лист, заполните его и отправьте нам.
    В течение одного рабочего дня Вы получите наше предложение!
