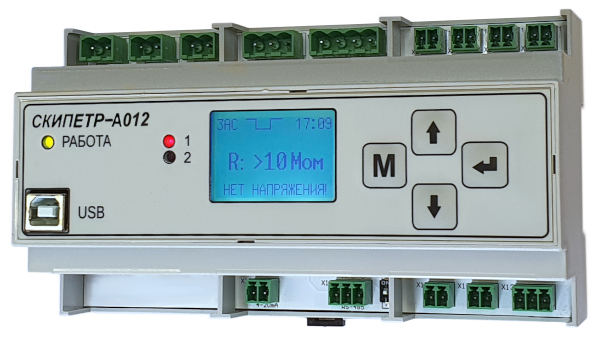

Устройство контроля изоляции СКИПЕТР-А012

    УКИ СКИПЕТР-А012 предназначено для непрерывного контроля сопротивления изоляции относительно земли в сетях с изолированной нейтралью (система заземления IT) без отключения потребителей.

    Область применения:
    • сети постоянного тока напряжением до 1000 В;
    • сети переменного однофазного или трёхфазного тока напряжением до 690 В без отключения потребителей;
    • обесточенные сети постоянного или переменного тока .
    УКИ ИЗОМЕТР-012
    УКИ СКИПЕТР-А012 предназначено для непрерывного контроля сопротивления изоляции относительно земли в сетях с изолированной нейтралью (система заземления IT) без отключения потребителей.
    УКИ ИЗОМЕТР-012
    Область применения:
    • сети постоянного тока напряжением до 1000 В;
    • сети переменного однофазного или трёхфазного тока напряжением до 690 В без отключения потребителей;
    • обесточенные сети постоянного или переменного тока .
    Сети с изолированной нейтралью имеют широкое применение:
    • на судах, нефте- и газодобывающих платформах;
    • в буровом, рудничном и шахтном оборудовании;
    • в системах электропитания грузоподъёмных кранов;
    • в системах электропитания насосов;
    • для питания технологического оборудования в металлургической, химической и иных отраслях;
    • в системах бесперебойного питания;
    • в системах возбуждения генераторов;
    • в системах обогрева;
    • и так далее.
    Пожалуй, одна из основных особенностей сетей с изолированной нейтралью, это их высокая безопасность и бесперебойность работы оборудования при появлении замыканий на землю. Однако это справедливо лишь при единичном замыкании.

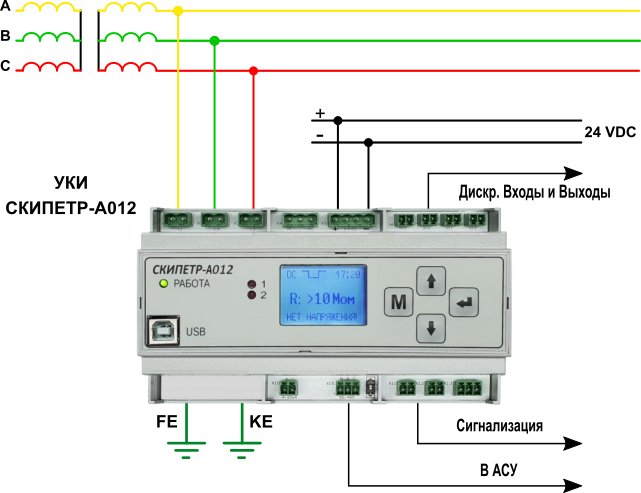

    УКИ ИЗОМЕТР-012

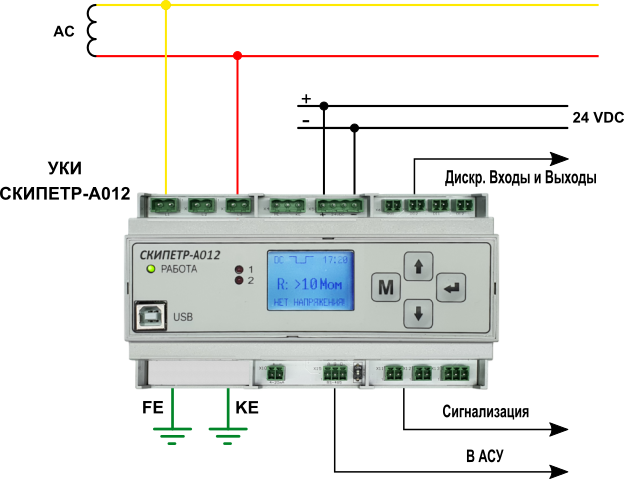

    УКИ ИЗОМЕТР-012

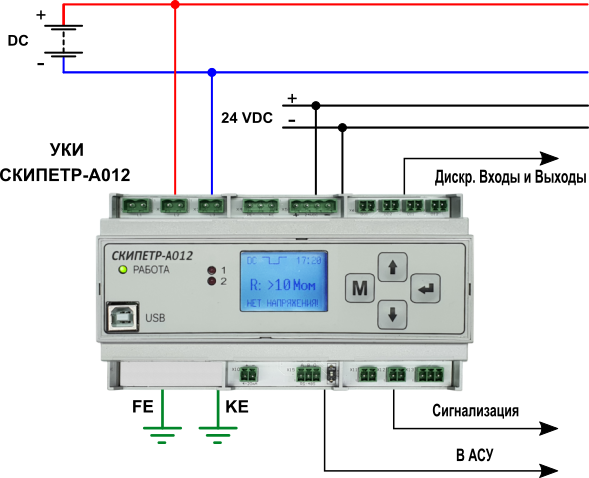

    УКИ ИЗОМЕТР-012
    При замыкании в нескольких точках сеть может перестать быть безопасной для человека, также возможно повреждение оборудования из-за перенапряжений. Поэтому в подобных сетях применяются устройства контроля изоляции, задача которых - своевременное извещение персонала о снижении сопротивления изоляции и, в некоторых случаях, отключение оборудования при выявлении замыкания на землю (корпус).

    Основные функции и особенности УКИ СКИПЕТР-А012

    • УКИ постоянно контролирует сопротивление изоляции сети независимо от наличия в ней напряжения. Одновременно контролируется и наличие напряжения в сети. Это позволяет обеспечить раннее диагностирование ухудшения изоляции как подключенных, так и нормально отключенных потребителей (например, пожарные насосы).
    • Устройство постоянно контролирует исправность цепи функционального заземления. Это исключает ситуации, когда обрыв цепи заземления ложно принимается за нормальное состояние сопротивления изоляции.
    • Все события - замыкание на землю, пропадание напряжения в сети, обрыв цепи заземления - фиксируются в архиве событий.
    • Постоянная индикация на ЖК экране:
      • значения сопротивления изоляции,
      • типа сети,
      • наличия напряжения в сети,
      • для сетей DC - сопротивления изоляции полюсов,
      • фазы цикла измерения.
    • Настройка УКИ при помощи экранного меню и кнопок управления.
    • Светодиодная индикация срабатывания по уставкам.
    • Две программируемые уставки срабатывания с диапазоном значений от 1 до 990 кОм.
    • Возможность настройки сигнализации аварийных (снижение сопротивления изоляции) и диагностических (обрыв цепи заземления, отсутствие напряжения в сети) событий как на реле, так и на дискретные выходы.
    • Возможность организации работы нескольких устройств в одной сети путём назначения соответствующих функций дискретным входам и выходам.
    • Возможность выполнения настроек как с панели устройства, так и удалённо по протоколу MODBUS RTU.
    • Информативный ЖК экран и светодиоды срабатывания по уставкам на лицевой панели.
    • Наличие интерфейса токовой петли 4-20 мА для подключения показывающих приборов.
    • Информационный обмен по протоколу Modbus RTU, интерфейс RS-485.
    • Два реле сигнализации и два настраиваемых дискретных выхода для обеспечения местной сигнализации.

    Основные технические характеристики

    Параметр
    Значение
    Диапазон напряжения контролируемой сети постоянного тока, В
    0…1000
    Диапазон напряжения контролируемой сети переменного тока, В
    0…690
    Частота сети переменного тока, Гц
    45…440
    Питание устройства
    От внешнего источника 24VDC
    Диапазон показаний при контроле сопротивления изоляции, кОм
    0…9 999
    Диапазон уставки предупредительной сигнализации снижения сопротивления изоляции Rуст1, кОм
    1…990
    Диапазон уставки аварийной сигнализации снижения сопротивления изоляции Rуст2, кОм
    1…990
    Протокол связи с АСУ
    Modbus RTU
    Габаритные размеры (длина×ширина×высота), не более, мм
    160×90×60
    Масса, не более, кг
    0,5
