Бюджетная замена УКИ Bender и Vigilohm в действующих ЩПТ

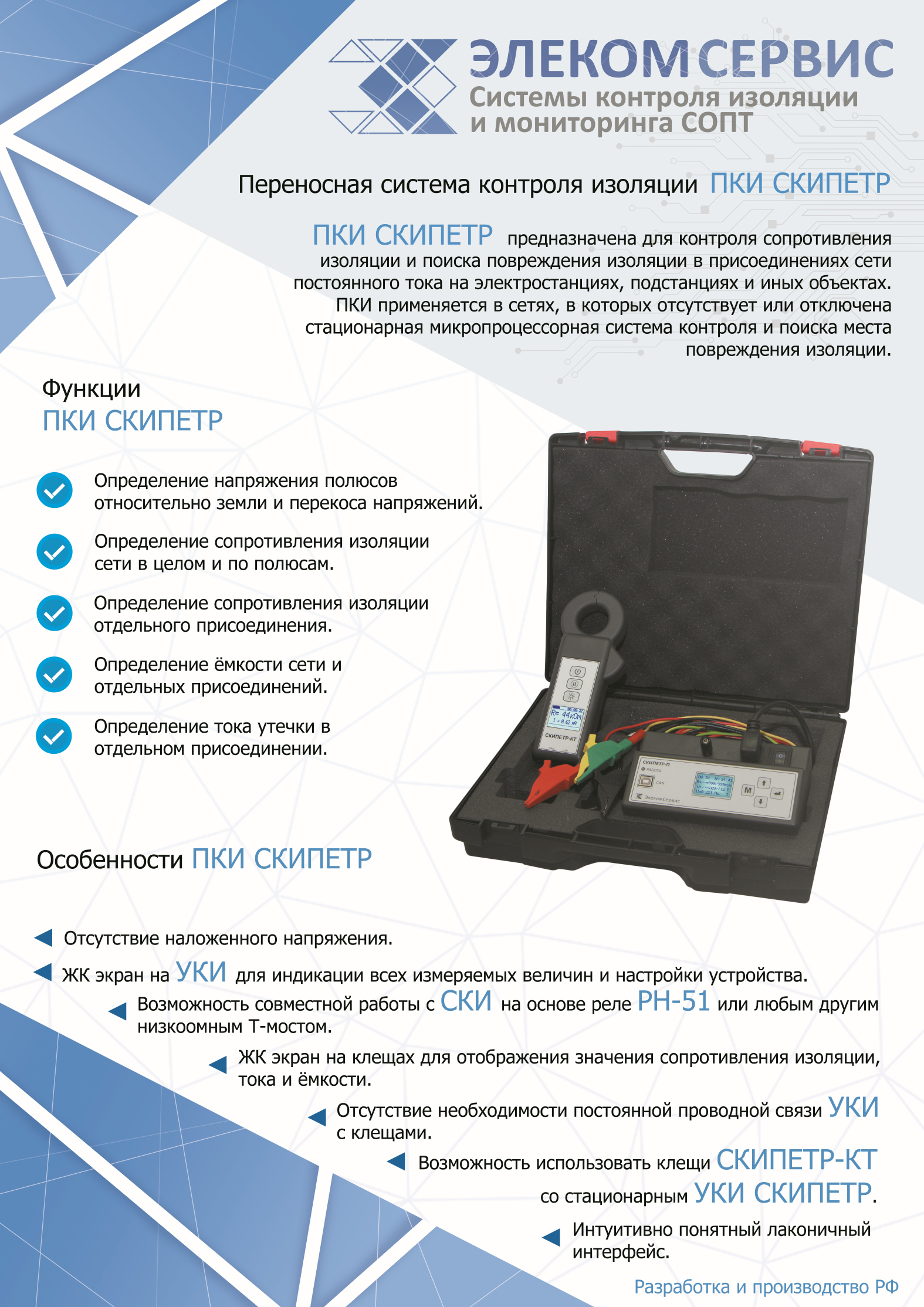

Переносная система контроля изоляции и поиска замыканий на землю ПКИ СКИПЕТР предназначена для контроля сопротивления изоляции и поиска повреждения изоляции в присоединениях сети постоянного тока без отключения потребителей на электростанциях, подстанциях и иных энергетических и промышленных объектах.
Применяется в сетях, где отсутствует стационарная СКИ с пофидерным поиском либо в дополнение к стационарной СКИ любого производителя.
Применяется в сетях, где отсутствует стационарная СКИ с пофидерным поиском либо в дополнение к стационарной СКИ любого производителя.

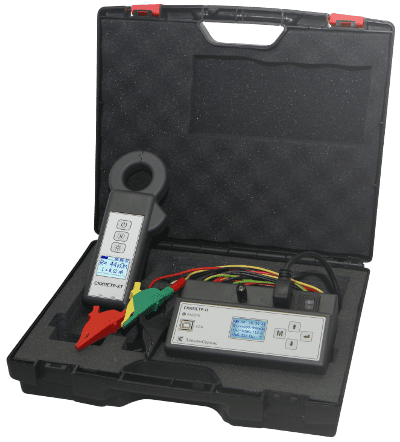

ПКИ СКИПЕТР состоит из портативного УКИ СКИПЕТР-П и специализированных токовых клещей СКИПЕТР-КТ. Поставляется в удобном пластиковом кейсе с комплектом принадлежностей.
Функции и особенности
Функции
- Определение напряжения полюсов относительно земли и перекоса напряжений.
- Определение сопротивления изоляции сети в целом и по полюсам.
- Определение ёмкости сети и отдельных присоединений.
- Определение сопротивления изоляции отдельного присоединения.
- Определение тока утечки в отдельном присоединении.
Особенности ПКИ СКИПЕТР
- Отсутствие наложенного напряжения.

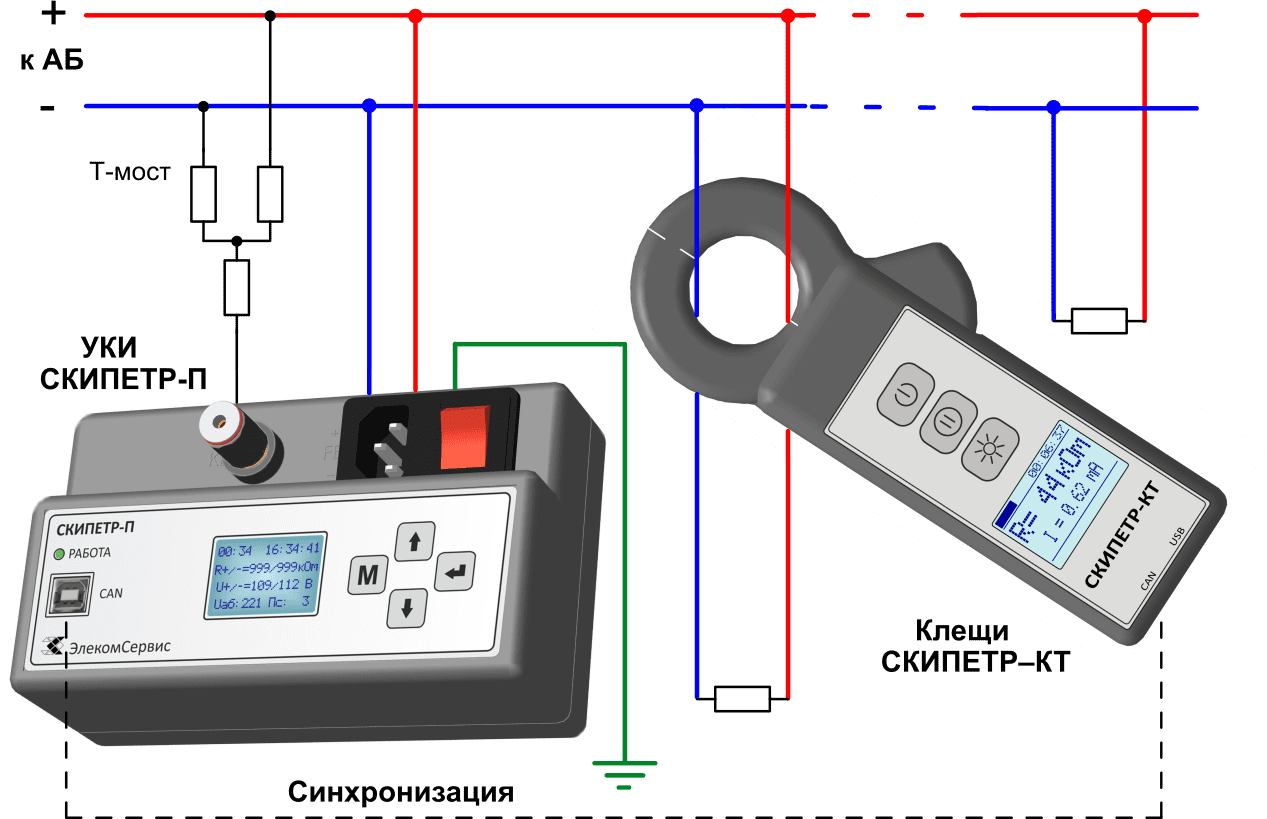

- Возможность совместной работы с СКИ на основе реле РН-51 или любым другим низкоомным Т-мостом.
- Работа в распределённых сетях общей ёмкостью до 300 мкФ.
- Определение и отображение сопротивления изоляции в одном проводе присоединения, либо по двум проводам одного присоединения.
- Определение симметричных замыканий (на обоих полюсах СОПТ).
- Определение объединения одноимённых полюсов двух АБ.
- Определение объединения нескольких присоединений в одной сети.
- Интуитивно понятный лаконичный интерфейс.
- ЖК экран на УКИ для индикации всех измеряемых величин и настройки устройства.
- ЖК экран на клещах для отображения значения сопротивления изоляции, тока и ёмкости.
- Отсутствие необходимости постоянной проводной связи УКИ с клещами.
- Возможность использовать клещи СКИПЕТР-КТ со стационарным УКИ СКИПЕТР.
Технические характеристики
Параметр | Значение | |
|---|---|---|
Напряжение контролируемой сети постоянного тока, В: | 87 - 300 | |
Максимальная ёмкость сети относительно земли, мкФ | 300 | |
Диапазон показаний при контроле сопротивления изоляции полюсов сети, кОм | 0 - 999 | |
Диапазон показаний при поиске места повреждения изоляции, кОм | 0 - 150 | |
Дискретность отображения сопротивления изоляции, кОм | 1 | |
Максимальная емкость отдельного присоединения, мкФ | 10 (при сопротивлении изоляции до 50 кОм) | |
Погрешность определения сопротивления изоляции полюса с меньшим сопротивлением при контроле, %, не более | 20 | |
Погрешность определения сопротивления изоляции присоединений, %, не более | 20 | |
Время определения сопротивления изоляции повреждённого присоединения, с | 10 | |
Диаметр проходного отверстия между губками клещей, мм | 35 | |
Тип аккумулятора | литий-ионный | |
Габаритные размеры кейса (длина×ширина×высота),мм, не более | 357×305×110 | |
Масса ПКИ, кг, не более | 2 | |
