Устройство контроля батареи

    Устройство контроля батареи УКБ предназначено для контроля состояния аккумуляторных батарей (АБ) на электростанциях и электрических подстанциях в щитах ввода и распределения постоянного тока (ЩПТ, ШОТ, ШРОТ).



    Особенности устройства:
    • Высокая чувствительность
    • Регулируемые уставки тока подзаряда / разряда АБ
    • Фиксация срабатывания устройства
    Устройство контроля батареи УКБ

    Особенности и возможности устройства

    Основные функции устройства

    • сигнализация и индикация превышения напряжения АБ выше заданного порога;
    • сигнализация и индикация снижения напряжения АБ ниже заданного порога;
    • сигнализация и индикация пульсаций напряжения;
    • сигнализация и индикация появления тока разряда батареи;
    • сигнализация и индикация обрыва АБ (одновременного отсутствия тока подзаряда и тока разряда).

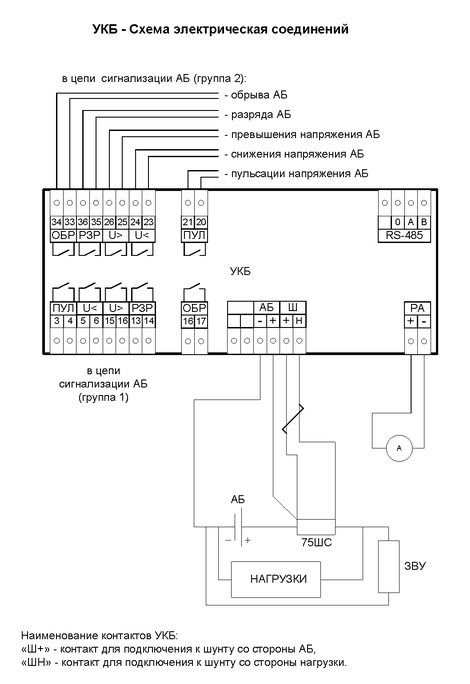

    Особенности конструкции

    • монтаж на ДИН-рейку 35 мм;
    • стандартный 9-модульный корпус OKW;
    • две группы контактов сигнализации аварийных событий.
    Дополнительные возможности УКБ

    • индикация величины тока подзаряда АБ на выносном миллиамперметре;
    • фиксация срабатывания реле (при пропадании неисправности АБ индикация и сработанное состояние реле остаются до сброса персоналом);
    • информационный обмен по протоколу Modbus с физическим интерфейсом RS 485;

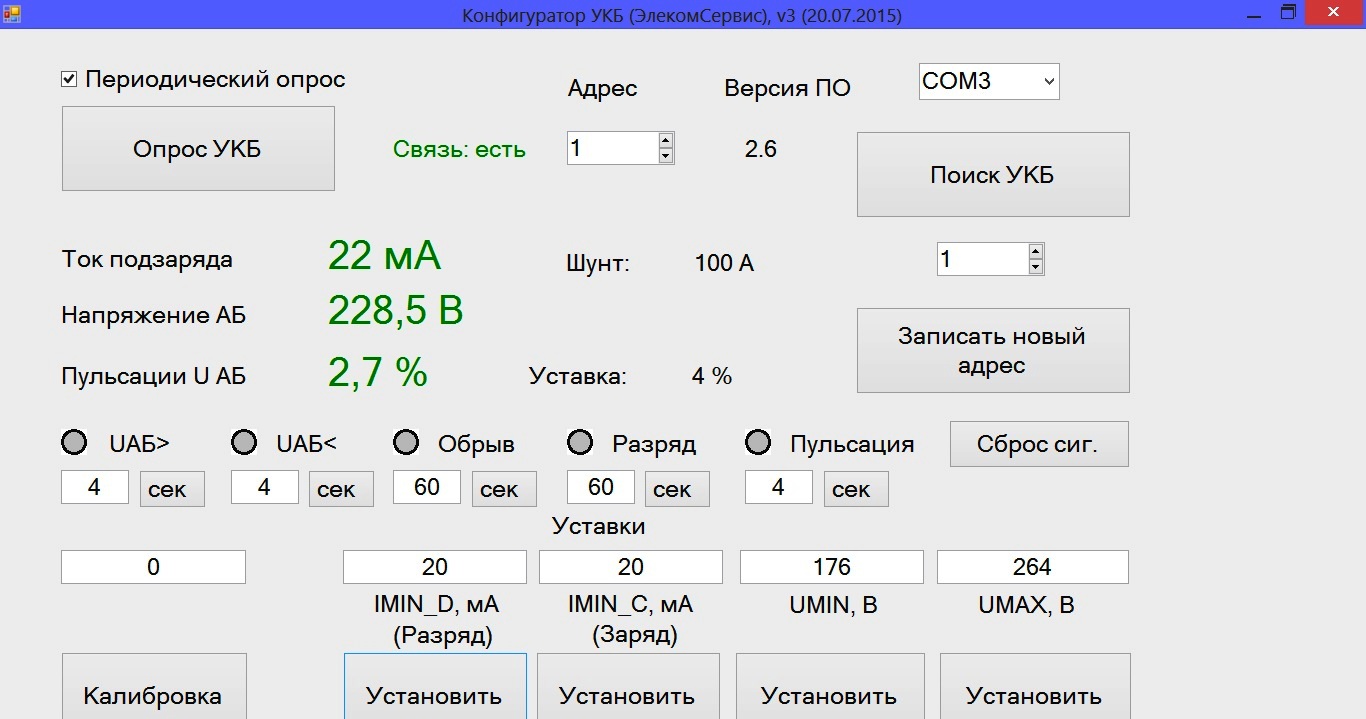

    • настройка параметров УКБ как с панели устройства, так и с компьютера при помощи специального ПО.

    Технические характеристики

    Параметр
    Значение
    Напряжение контролируемой сети постоянного тока, В:
    87 - 300
    Диапазон порога по превышению напряжения АБ, В
    87 - 300
    Диапазон порога по снижению напряжения АБ, В
    87 - 300
    Погрешность напряжения срабатывания по уставкам Umin, Umax, В не более
    1
    Гистерезис напряжения срабатывания по уставкам Umin, Umax, В не более
    1
    Диапазон уставок по пульсациям напряжения
    0,5% ÷ 30%
    Задержка на срабатывание реле при выходе контролируемых параметров за пределы заданных уставок, с
    от 4 до 600
    Время сохранения работоспособности при снижении напряжения во время КЗ до нуля, с не менее
    0,5
    Контакты сигнализации обеспечивают коммутацию тока в цепи с активно-индуктивной нагрузкой (cosφ = 0,4), А:
    - при постоянном напряжении 110 В, не более, А
    0,3
    - при постоянном напряжении 220 В, не более, А
    0,15
    Сечение провода, подключаемого к клеммным контактам (винтовым), мм2
    0,35 ÷ 2,5
    Габаритные размеры реле (длина×ширина×высота), не более, мм
    160×90×75
    Масса реле, не более, кг
    0,5
    Исполнение
    УХЛ 4, категория 4.2
    Группа механического исполнения
    М40 по ГОСТ 17516.1
