Реле процессорное максимального тока РПМТ с функцией логической селективности

РПМТ предназначено для защиты участков сети постоянного тока от перегрузок и коротких замыканий.
Реле применяется с измерительным шунтом 75 мВ в щитах ввода и распределения постоянного тока (ЩПТ, ШРОТ) в комплекте с автоматическими выключателями с независимым расцепителем.

Функции РПМТ:
  • Обеспечение срабатывания независимого расцепителя;
  • Селективное срабатывание реле при каскадном соединении.

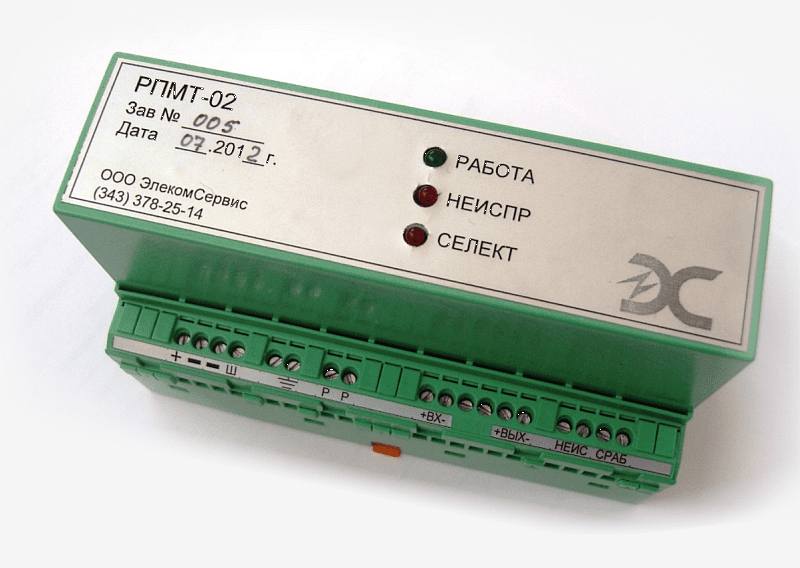

Реле процессорное максимального тока РПМТ

Для получения дополнительной информации отправьте запрос

ЗАПРОС ИНФОРМАЦИИ

Вы можете вложить в сообщение необходимые файлы

Ваше сообщение отправлено.

В ближайшее время мы свяжемся с Вами.

Логическая селективность

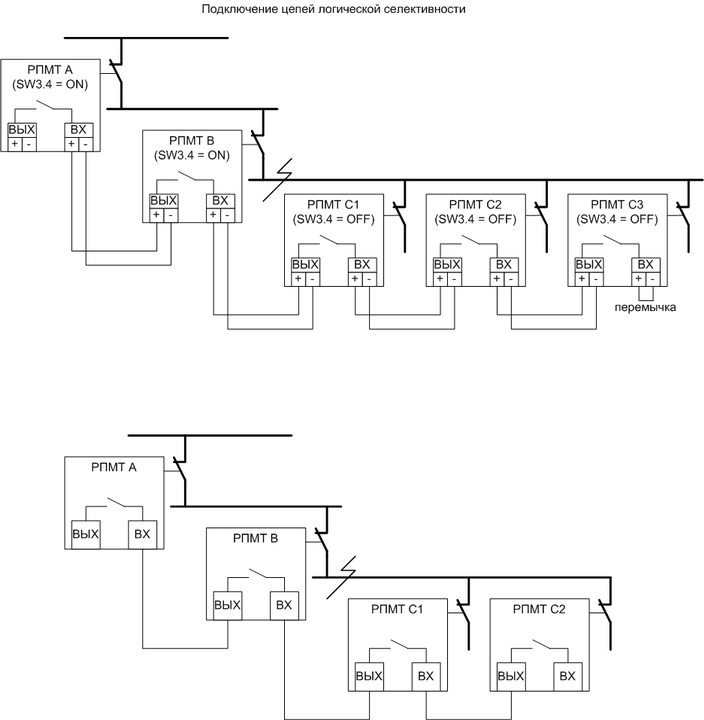

Схема цепи логической селективности

Функция логической селективности позволяет избирательно действовать при отключении токов короткого замыкания, обеспечивая при этом минимальное время отключения. Реле имеет клеммы подключения верхних (выход) и нижних (вход) уровней защит. При появлении тока КЗ реле присоединений, через которые он протекает, передают сигнал на верхний уровень (на выход), который информирует вышестоящее устройство защиты о том, что КЗ произошло ниже, т.е. данное устройство не должно срабатывать с ускорением.

Реле, на входе ЛС которого нет сигнала с нижнего уровня, производит отключение ускоренно – без выдержки времени, заданного уставкой по времени срабатывания и только если ток КЗ превышает уставку. Реле верхних уровней работают по своим уставкам. Таким образом, достигается минимальное время срабатывания реле, расположенного наиболее близко к повреждению.

В случае, когда не требуется логической селективности, эту функцию можно отключить. При этом реле не реагирует на поступающие сигналы селективности, выдерживает заданное уставкой время срабатывания, а также выдает сигнал селективности на верхний уровень (на выход ЛС).

Технические характеристики

ПараметрЗначение
Напряжение контролируемой сети постоянного тока, В:
для реле РПМТ 02 175 – 300
для реле РПМТ 01 87 – 150
Уставки по базисному току, IБ,×IШ.НОМ 0,64; 0,8; 1,0
Уставки по току срабатывания в канале КЗ, IУ.Д, ×IБ (с шагом 0,5) от 1,0 до 8,5
Уставка по времени срабатывания канала КЗ, tСР, с (с шагом 0,1) от 0,1 до 0,7
Уставка по току срабатывания в канале отсечки, IОТС, ×IБ 10,0; 12,0
Время срабатывания по каналу отсечки tОТС, с, не более 0,03
Время сохранения работоспособности при снижении напряжения в контролируемой сети во время КЗ до нуля, не менее, с 1
Время обеспечения сработанного состояние бесконтактного выхода, с 0,025
Контакты сигнализации срабатывания и неисправности РПМТ обеспечивают коммутацию тока в цепи с активно-индуктивной нагрузкой (cosφ = 0,4):
- при постоянном напряжении 110 В, не более, А 0,3
- при постоянном напряжении 220 В, не более, А 0,15
Коммутационная способность бесконтактного выхода, воздействующего на НР, А:
- в цепи постоянного тока 110 В 3,5
- в цепи постоянного тока 220 В 3,5
Габаритные размеры реле (длина×ширина×высота), не более, мм 150×78×98
Масса реле, не более, кг 0,5
Исполнение УХЛ 4, категория 4.2
Группа механического исполнения М40 по ГОСТ 17516.1
